Nanoclass FFU: soluzioni di filtrazione dell’aria ad alta purezza per camere bianche
La creazione di un ambiente controllato e ultra-pulito è una sfida fondamentale per molti settori, dalla microelettronica alla farmaceutica. Quando precisione e purezza dell’aria sono fattori cruciali, la scelta della giusta tecnologia di filtrazione è essenziale. La serie Nanoclass FFU offre una soluzione completa per camere bianche, integrando in un’unica unità modulare l’alloggiamento, i filtri HEPA*/ULPA, un ventilatore e un’interfaccia di controllo. Progettate specificamente per settori quali microelettronica, biotecnologia, farmaceutica o prodotti alimentari e bevande, e sviluppate in collaborazione con la comunità globale delle camere bianche, queste unità filtro-ventilatore garantiscono la conformità alla norma ISO 14644-1. Riconosciute a livello mondiale per affidabilità, prestazioni, efficienza energetica e semplicità di manutenzione, le Nanoclass FFU sono la scelta intelligente e flessibile per le camere bianche che richiedono una filtrazione dell’aria scalabile ed efficiente. Leader di mercato per efficienza energetica e riduzione del rumore, la Nanoclass FFU Eco offre fino al 20% di risparmio energetico mantenendo un funzionamento silenzioso ai massimi livelli della categoria.
*Filtro HEPA (High Efficiency Particulate Air) conforme a DIN ISO 29463 e EN 1822
Nanoclass FFU: soluzione per camere bianche completa di MANN+HUMMEL
In MANN+HUMMEL sappiamo che ogni camera bianca è unica. Per questo le nostre unità filtro-ventilatore sono progettate per garantire flessibilità di configurazione e piena conformità agli standard internazionali:
Conformità ISO 14644-1: raggiungere e mantenere la classe di pulizia dell’aria richiesta per i vostri processi.
Flessibilità di zonizzazione: i controlli individuali o di gruppo consentono di gestire diverse classi ISO all’interno di un unico impianto, garantendo agilità operativa.
Compatibilità GMP: ideale per la produzione farmaceutica in ambienti dalla Classe A alla Classe D.
Inoltre, la Nanoclass FFU Eco, uno dei nostri quattro modelli, stabilisce nuovi standard come leader di mercato in termini di efficienza energetica ed emissioni acustiche. Con una riduzione fino al 20% del consumo energetico e dell’impronta di CO₂ rispetto ai prodotti concorrenti, oltre a livelli di rumorosità ai massimi standard di categoria, le nostre FFU non si limitano a soddisfare i requisiti delle camere bianche, ma ridefiniscono ciò che è possibile nella tecnologia di filtrazione dell’aria sostenibile e silenziosa.
Applicazioni: soluzioni versatili di filtrazione per camere bianche in ogni settore
Le nostre Nanoclass FFU sono apprezzate in una vasta gamma di settori, tra cui microelettronica, farmaceutico e biotecnologia, prodotti alimentari e bevande, optoelettronica, aerospaziale e automobilistico dove la purezza dell’aria è fondamentale, poiché:
proteggono i processi sensibili dalla contaminazione molecolare aerodispersa (AMC)
mantengono le Classi ISO 14644-1 da 1 a 8 e ambienti GMP da A a D
prevengono la proliferazione microbica dannosa e la contaminazione nelle aree di confezionamento e lavorazione
garantiscono qualità costante del prodotto e affidabilità del processo nella produzione ad alta precisione
Dalla fabbricazione di microchip alla produzione di farmaci in condizioni sterili, le nostre unità filtro-ventilatore forniscono l’aria pulita richiesta dai vostri processi. Progettata con la migliore efficienza energetica della categoria, emissioni acustiche ultra-ridotte e flessibilità modulare, la serie Nanoclass soddisfa le esigenze in continua evoluzione delle linee di produzione agili.
Dalla produzione di microchip alla fabbricazione di farmaci sterili, le nostre unità filtranti con ventilatore forniscono l’aria pulita richiesta dai tuoi processi. La serie Nanoclass è progettata con efficienza energetica ai massimi livelli, emissioni sonore ultra-ridotte e flessibilità modulare, per soddisfare le esigenze in continua evoluzione delle linee di produzione agili.

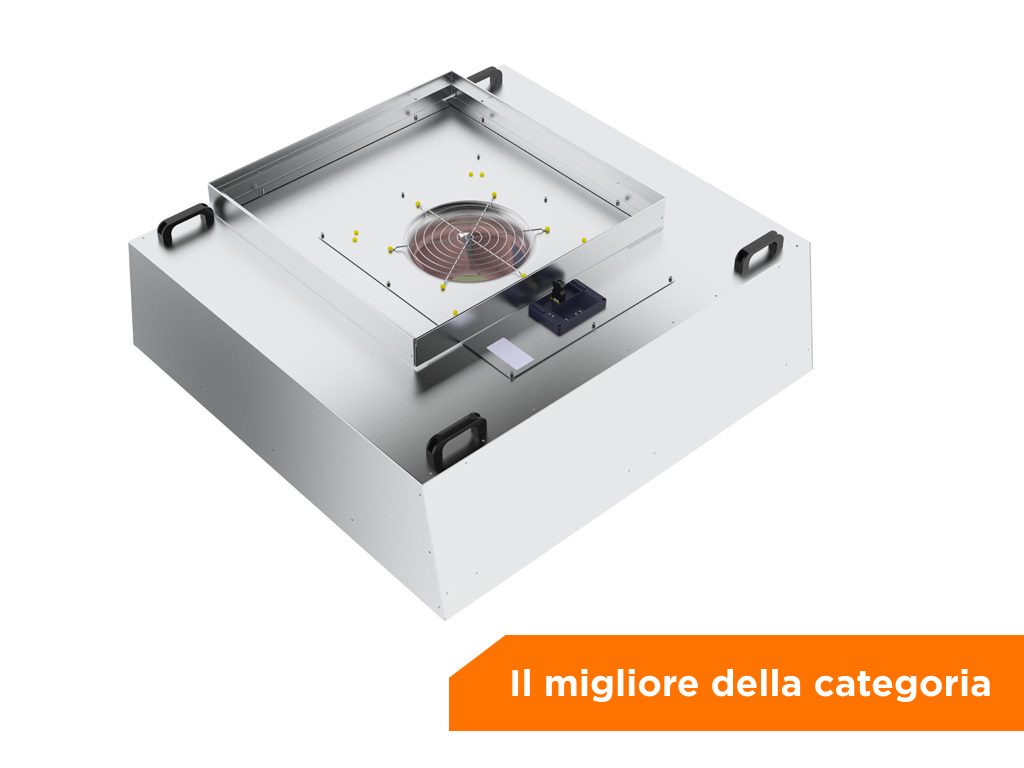

Unità realizzata in alluminio grezzo con spessore di 1,5 mm. Sono disponibili anche altri spessori e materiali, come acciaio inox e rivestimenti a polvere (ad es. RAL9010).
Azionamenti collaudati, efficienti dal punto di vista energetico, prodotti in Germania e dotati di moderni ventilatori centrifughi EC a pale rovesce.
Il sistema è controllato tramite interfaccia MODBUS-RTU e ingresso analogico 0-10 V, oppure con unità MODBUS-RTU dotate di funzione DCI (interfaccia daisy chain) per l’autoindirizzamento.
Disponibile con vari prefiltri per polveri grossolane e fini e/o filtri molecolari ad alte prestazioni.
Per una facile movimentazione, ogni unità è dotata di due o quattro maniglie superiori, a seconda delle dimensioni dell’alloggiamento.
Compatibile con la maggior parte dei sistemi a soffitto comuni e integrabile senza problemi in macchine o impianti per camere bianche.
Disponibile nei sei formati di griglia più comuni: 0606, 0609, 0612, 0909, 0912 e 1212.
Unità dotata di filtri HEPA o ULPA di alta qualità nelle classi H14 - U17 (secondo EN 1822), sostituibili sia dall’alto sia dal basso.
Il flusso d’aria ottimizzato e gli assorbitori acustici integrati garantiscono basse emissioni sonore in tutti i punti di funzionamento.
Perché scegliere Nanoclass FFU? Vantaggi principali e punti di forza chiave
- Soluzione completa: combina l'alloggiamento, il filtro, la ventola e le interfacce di controllo in un'unica unità modulare.
Efficienza energetica leader di settore: riduce il consumo energetico e l'impronta di CO₂ fino al 20% rispetto a prodotti simili.
Funzionamento ultra-silenzioso: emissioni acustiche ai massimi livelli di categoria per ambienti di lavoro confortevoli.
Installazione facile e veloce: design leggero e prefabbricato pienamente compatibile con le griglie per soffitti standard.
Filtrazione senza perdite: filtri da HEPA H14 fino a ULPA U17 (EN 1822) testati in fabbrica con membrana opzionale in ePTFE per ridurre la perdita di carico.
Filtrazione personalizzabile: prefiltri grossolani, fini o molecolari abbinati a ventilatori centrifughi EC ottimizzati e filtri a bassa perdita di carico.
Durevolezza: alluminio robusto da 1,5 mm come standard, con opzioni disponibili anche in acciaio inox e verniciato a polvere.
Controlli intelligenti: interfacce MODBUS-RTU, analogiche (0-10V) e daisy-chain (DCI) per un’integrazione fluida con i sistemi di gestione degli impianti.

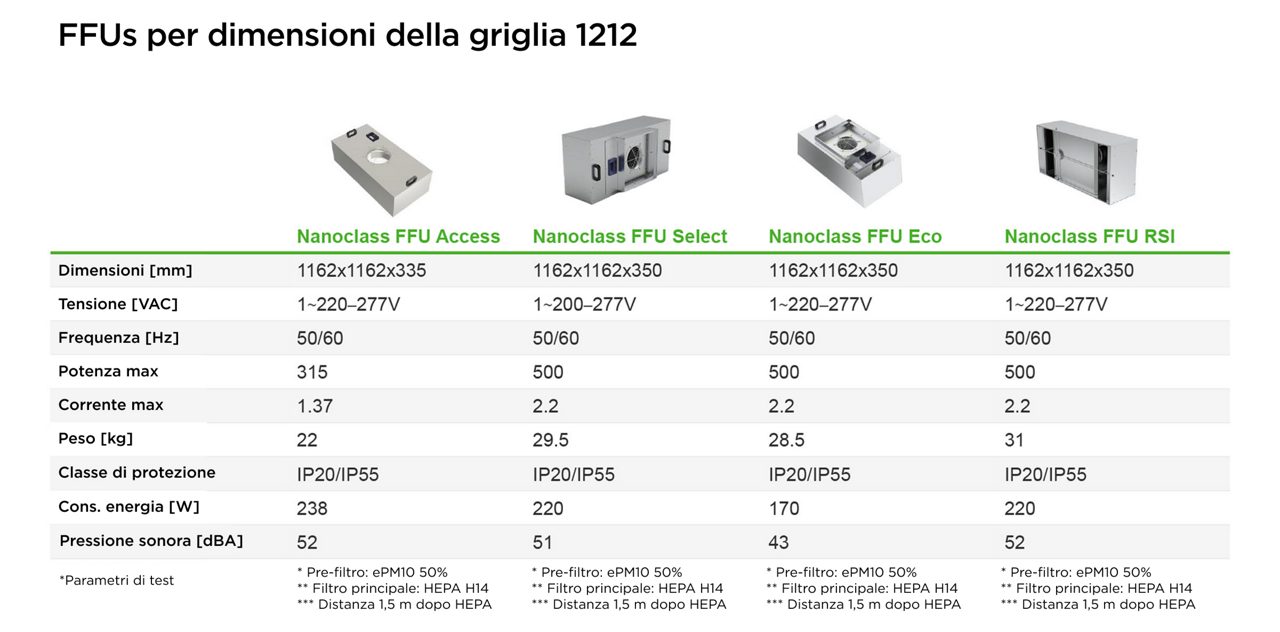

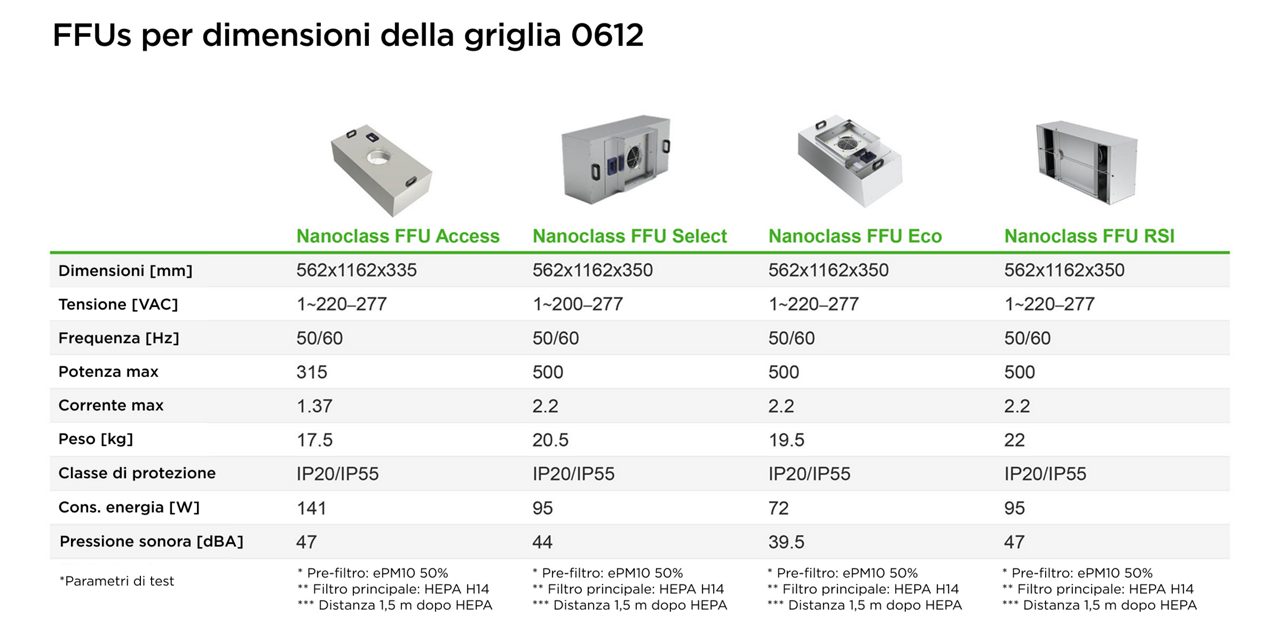

La nostra gamma di prodotti: FFU su misura per ogni esigenza
La famiglia Nanoclass FFU comprende quattro modelli e ciascuna unità filtro-ventilatore è progettata per soddisfare specifici requisiti operativi e di budget:
Ecco il confronto:
Che si dia priorità al budget, al risparmio energetico o alla facilità di manutenzione, esiste sempre un modello Nanoclass FFU per ogni esigenza.
Caratteristiche tecniche: progettata per prestazioni elevate, fatta per durare
Ogni singola Nanoclass FFU è progettata per affidabilità ed efficienza, stabilendo nuovi standard nella filtrazione per camere bianche.
Filtri HEPA/ULPA Classi da H14 a U17 (EN 1822), testate in fabbrica per le perdite al fine di garantire le prestazioni.
Opzioni per il mezzo filtrante: membrana in microfibra di vetro (standard) o ePTFE (opzionale) per una perdita di carico ultra-ridotta.
Opzioni per il filtro primario: bordo a lama (KE) per sostituzione lato plenum oppure gel-seal (TC) per sostituzione lato ambiente.
Sistemi di controllo avanzati: il controller ACF300 gestisce fino a 250 FFU con monitoraggio remoto e integrazione BMS tramite Modbus TCP.
Gestione del rumore: assorbitori acustici integrati garantiscono un funzionamento silenzioso, anche nelle installazioni di gruppo.
Sistemi di riscaldamento o climatizzazione: manutenzione rapida e senza contaminazione.

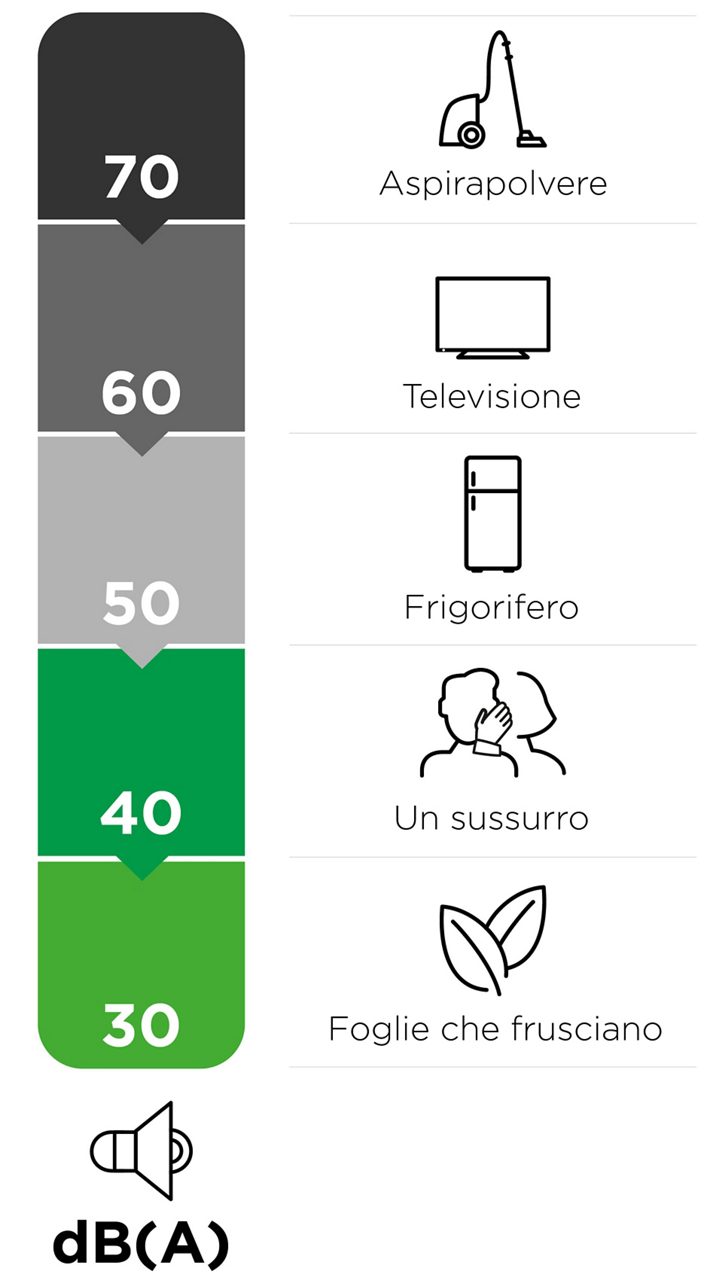

Prestazioni silenziose
Un leggero ronzio può rapidamente trasformarsi in un rumore fastidioso – soprattutto negli ambienti di lavoro. Tutte le FFU Nanoclass offrono un livello sonoro estremamente basso per un funzionamento discreto.
Una convinzione diffusa è che le unità filtro-ventilatore siano rumorose, il che le rende inadatte all’uso in gruppo o a qualsiasi applicazione diversa da quelle di piccole dimensioni.
In effetti, alcune FFU possono essere rumorose. Ma Nanoclass FFU offre le prestazioni più silenziose disponibili sul mercato.
Al punto che diverse delle nostre unità filtro-ventilatore possono essere utilizzate anche in combinazione in aree sensibili al rumore.
- Nanoclass FFU Eco: 39.5 dB(A)*
- Nanoclass FFU Select: 44 dB(A)*
*Dimensioni griglia 0612, ePM10 50% e HEPA H14, 0,45 m/s a 1,5 m
Prefiltri: completamente personalizzabili in base alle specifiche esigenze
Tutte le unità filtro-ventilatore sono disponibili con una gamma di opzioni di prefiltro, progettati per gestire ambienti di camera bianca con mezzi filtranti a zero rilascio di particelle. Le opzioni includono:
- Airpanel Select FZL: grossolano 70%
- Airpanel Eco S: polveri fini, ePM10 50%
- Carboactiv Panel: filtro molecolare per AMC
Monitoraggio intelligente con unità di controllo gestite centralmente
Il sistema di filtrazione dell’aria per camere bianche Nanoclass FFU può essere gestito centralmente tramite unità di controllo dedicate, adatte per installazioni che vanno da una singola unità a migliaia di unità:
Unità di controllo centrale ACF300:
- Gestisce fino a 250 FFU, suddivise in otto gruppi
- Consente controllo remoto tramite PC o telefono cellulare.
Si integra con i sistemi di gestione degli edifici (BMS) tramite Modbus TCP.
Pannello di controllo ACC8:
- Gestisce fino a 10.000 FFU.
- Grafica personalizzata per ogni applicazione.
- Controlla e monitora FFU, i sensori, gli attuatori e gli schermi remoti.
- Supporta quattro livelli gerarchici di controllo: impianto, stanze/gruppi, gruppi di lavoro e nodi individuali.
Manutenzione e assistenza: FFU progettate per massimizzare l’operatività
Massimizzare l’affidabilità dei processi riducendo al minimo i tempi di inattività è la nostra massima priorità. In MANN+HUMMEL la manutenibilità è sempre integrata, garantendo che la vostra camera bianca resti operativa e conforme con il minimo delle interruzioni.
Cambio filtro lato ambiente: minori rischi di contaminazione, non è richiesto accesso al plenum.
Struttura robusta: i telai resistenti alla corrosione garantiscono una lunga durata.
Assistenza globale: assistenza completa dalla nostra rete mondiale con oltre 80 sedi.
MANN+HUMMEL: oltre 80 anni di leadership nella filtrazione
Dal 1941, MANN+HUMMEL è leader globale nelle soluzioni di filtrazione. Con un team dedicato di oltre 22.000 esperti in tutto il mondo, non offriamo solo prodotti innovativi, ma una partnership affidabile nell’eccellenza della filtrazione per camere bianche. Da oltre 60 anni, le nostre soluzioni di filtrazione dell’aria proteggono persone, processi e ambiente, garantendo conformità e sicurezza anche negli ambienti più esigenti.
Ottimizzate le prestazioni della vostra camera bianca con l'esperienza di MANN+HUMMEL.
