Dış mekan hava temizleyicileri

Dış mekan hava temizleyicileri

Dünya çapında birçok şehir sakini, havada bulunan yüksek oranda kirlilikten dolayı nefes almakta zorlanmaktadır.

Daha iyi hava kalitesi için dış mekan hava temizleyicileri

Zorluk – şehirlerdeki kirli hava

Dünyanın birçok şehrinde insanlar ortam havasında yüksek yoğunlukta bulunan kirleticileri solumak durumunda kalıyorlar. Trafik ve sanayi gibi kaynaklar, yüksek konsantrasyonlarda parçacık madde ve nitrojen oksit (NO2) yaratıyor. Almanya’da ve diğer ülkelerde, limit değerlerin aşılması sık sık tartışma konusu oluyor. Özellikle büyük emisyonların ve düşük hava değişiminin olduğu trafiği fazla bölgelerde ve yerlerde, bu kirli havaya yüksek oranda maruz kalınıyor ve insanlar üzerinde zararlı bir etki yaratıyor.

Örneğin bu durum işlek caddelerde ve metro istasyonlarında sözkonusu oluyor. Solunum rahatsızlıkları olan insanların, çocukların veya yaşlıların yüksek yoğunlukta parçacık maddeye veya nitrojen diokside maruz kalmamaları gerekir. Çevrenizi temiz havanın kuşatması, kaliteli bir yaşamın gereğidir. İnsanların eğitim aldıkları, çalıştıkları, alışveriş yaptıkları veya boş zamanlarını geçirdikleri yerlerin temiz havayla kuşatılması önemlidir.

"Üç ana kirletici önemli zarar veriyor: Kötü hava kalitesi, özellikle kentsel bölgelerde, insanların sağlığına zarar vermeyi sürdürüyor; bu zararda en büyük pay parçacık maddelere (PM), nitrojen dioksite (NO2) ve yer düzeyindeki ozona (O3) ait.."

Avrupa Çevre Örgütü: Avrupa’da Hava Kalitesi, Rapor 2018

Çözümlerimiz kirlilik noktalarında temiz hava sağlar

Filtre Küpleri

Videoyu izleyin ve nasıl çalıştığını görün

Modüler MANN+HUMMEL Filtre Küpü, trafik kavşak noktaları veya işlek caddeler gibi hava kirliliğinin yüksek olduğu yerlerde hava kalitesinin iyileştirilmesine yardımcı olur. Hatta bilhassa okul bahçeleri, oyun alanları veya alışveriş merkezlerindeki restoran katları gibi hassas alanlarda filtre küplerinin kullanılması hava kirleticilerinin etkin şekilde azaltılmasına yardımcı oluyor. Filtre küp teknolojisi, otobüs durakları ve reklam panoları gibi mevcut altyapıyla da entegre edilebiliyor (bkz. Izgara Filtre ve Kare Filtre).

Dağınık olarak kullanılabilen filtre küpleri, çekilen ortam havasındaki nitrojen dioksidin (NO2), ozonun (O3) ve ince tozların yüzde 80’inden fazlasını filtreleme kapasitesine sahiptirler. Teknolojinin çekirdeğini, parçacık maddeleri tutan bir filtre tabaka içeren yeni geliştirilmiş bir kombi-filtredir. Yüksek gözenekli ek aktif karbon malzemenin büyük yüzey alanı nedeniyle, NO2 ve O3 özellikle düşük basınç farkıyla ve enerji tüketimiyle çok etkin şekilde filtre yüzeyine tutunmaktadır.

İhtiyaçlara bağlı olarak, bir modüler sistemin kullanılması, filtre küplerinin bir filtre sütunu oluşturacak şekilde birbiri üzerinde monte edilebilmeleri anlamına gelmektedir. Filtre küpleri, saatte 14,500 m³ havayı temizleme kapasitesine sahiptir. Filtre küpleri, bir akıllı mekatronik sistem mimarisiyle donatılmıştır. Mevcut sensörler havaya ve hava durumuna ilişkin verileri ve ayrıca kirlilik düzeyini kaydeder ve bu verileri bir bulut sistemine aktarırlar. Filtre sistemi, bu şekilde, çalışma ve çevre sınır koşullarına dayalı olarak kendisi kontrol gerçekleştirir ve fan sadece gerek duyulduğunda çalıştığından enerji maliyetinden tasarruf sağlar.

Filtre Kulelerinin bilimsel olarak kanıtlanmış etkinliği

Daha 2018 yılında, MANN+HUMMEL Filtre Kulelerinin etkinliği KIT (Karlsruhe Teknoloji Enstitüsü) ile yapılan ortak bir çalışmada doğrulandı. Bu arada, geniş alanda yaygın bir şekilde kurulan filtre kule projelerinin etkinliği, Almanya, Stuttgart'taki Neckartor'da yapılan uzun süreli testlerde kanıtlanmıştır. Bu yoğun ana yol, uzun süre ince toz ve zararlı gazlar yüzünden Almanya'nın en kirli yerlerinden biriydi. Prosedür ve test kurulumu hakkında daha ayrıntılı bilgi, Baden-Württemberg Ulaştırma Bakanlığı ile istişare edilerek hazırlanan pilot projenin nihai raporunda bulunabilir.

Şehirlerin hava kirliliği kontrol planlarından alınan diğer önlemlerle karşılaştırıldığında, Filtre Kule ağlarının kurulumu etkinlik olarak daha başarılı olmuştur. Araç filosunun e-araçlara dönüştürülmesi, bisiklet trafiğinin ve toplu taşımanın genişletilmesi ve teşvik edilmesi, yazılım güncellemeleri ve trafik yönetimi gibi eylemler, nitrojen dioksit azalımı açısından etkisi tek haneli aralıkta yer alarak çok düşük olmuştur. Sadece sürüş yasakları, Filtre Kulelerinin etkinliğine kabaca eşdeğer olacaktır, ancak bu yöntemde hayati olarak önem taşıyan lojistik araçları ve banliyö tren ve metro trafiği ciddi şekilde kısıtlanmakta birlikte tüketicileri şehir merkezlerinden uzak tutulmaktadır. Filtre Küp ve kuleleri, trafik akışını etkilemeden havayı temizlediğinden, ekonomiktir ve aynı zamanda sakinleri ve yoldan geçenleri korur.

Filtre Küpü Kurulum Örneği

Projenin ilk adımı, özellikle yüksek düzeyde kirleticiye sahip çevre bölgenin araştırılmasıdır. İster bir işlek yol üzerinde açık bir alan, bir iş merkezinin iç avlusu ister nispeten kapalı metro istasyonu olsun, uzmanlarımız bu koşulların her biri için hesaplamalar yapıyor ve farklı kriterleri değerlendiriyorlar. İnce toz ve NO2 kirliliğinin nerede en yüksek olduğunu ve kirleticilerin havayla nasıl yayıldıklarını kontrol ediyorlar. Daha sonra kaç tane filtre küpüne ihtiyaç olduğuna ve bunların sözkonusu bölgenin nerelerine konulacağına karar veriyorlar. Bu planlar bir simülasyon yardımıyla şirket içinde yapılıyor ve daha sonra bir bağımsız mühendislik bürosu tarafından kontrol ediliyor.

Bir filtre küpü için 1 m²’lik yer ve elektrik temini yeterlidir. Yere ve müşteri ihtiyaçlarına bağlı olarak, buna bir temel ve bir veri bağlantısı dahil edilebilir. Altyapı hazırlığının yapılmasından sonra sistemlerin montajına başlanabilir. KFiltre küpü, akıllı sistem mimarisi sayesinde, çalışma ve ortam koşullarına bağlı olarak kendisini kumanda eder. Fakat gerektiğinde operatör de uzaktan kumandayla ve sisteme erişerek cihazları kontrol edebilir.

İndirilebilir Dokümanlar

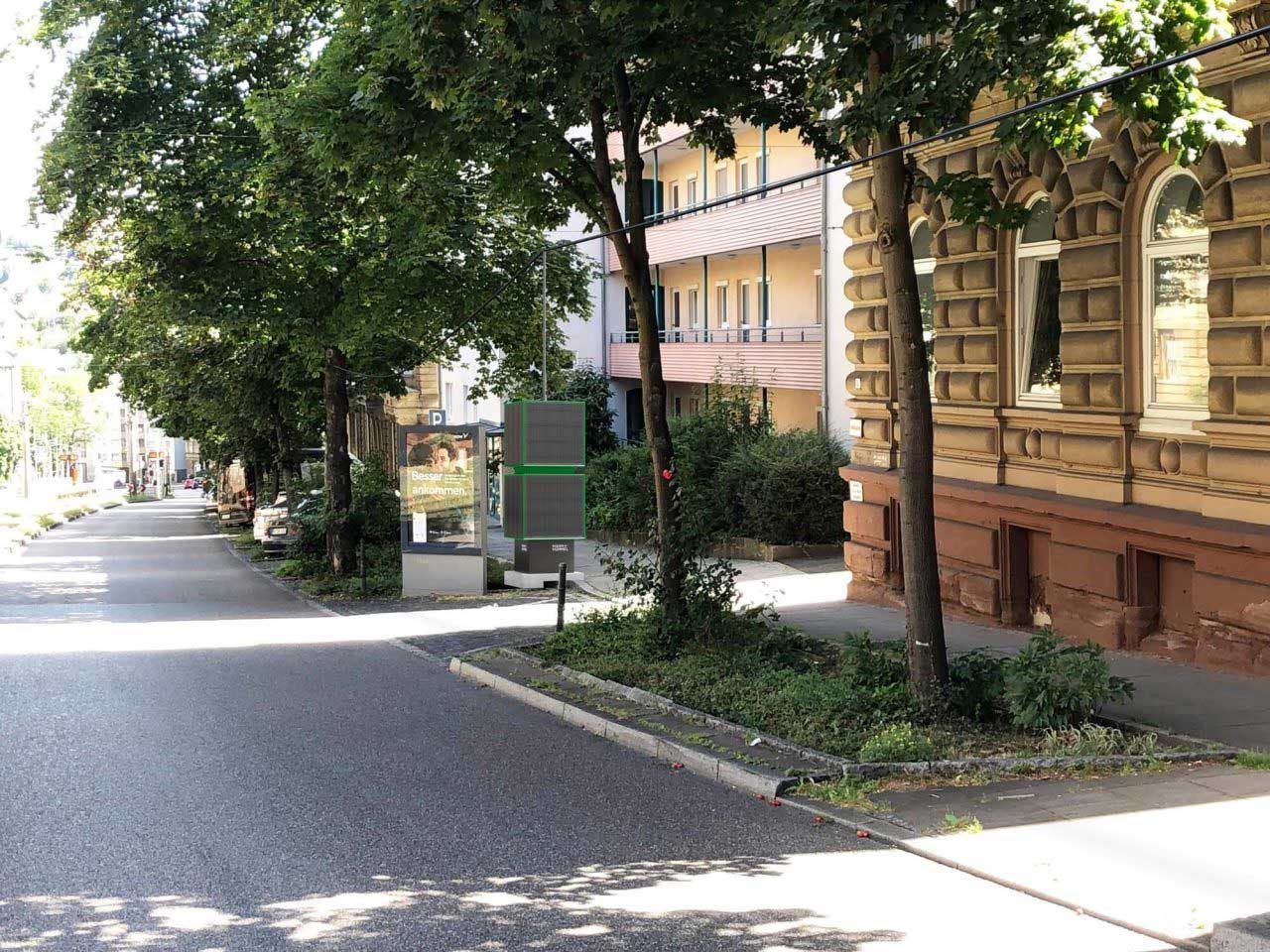

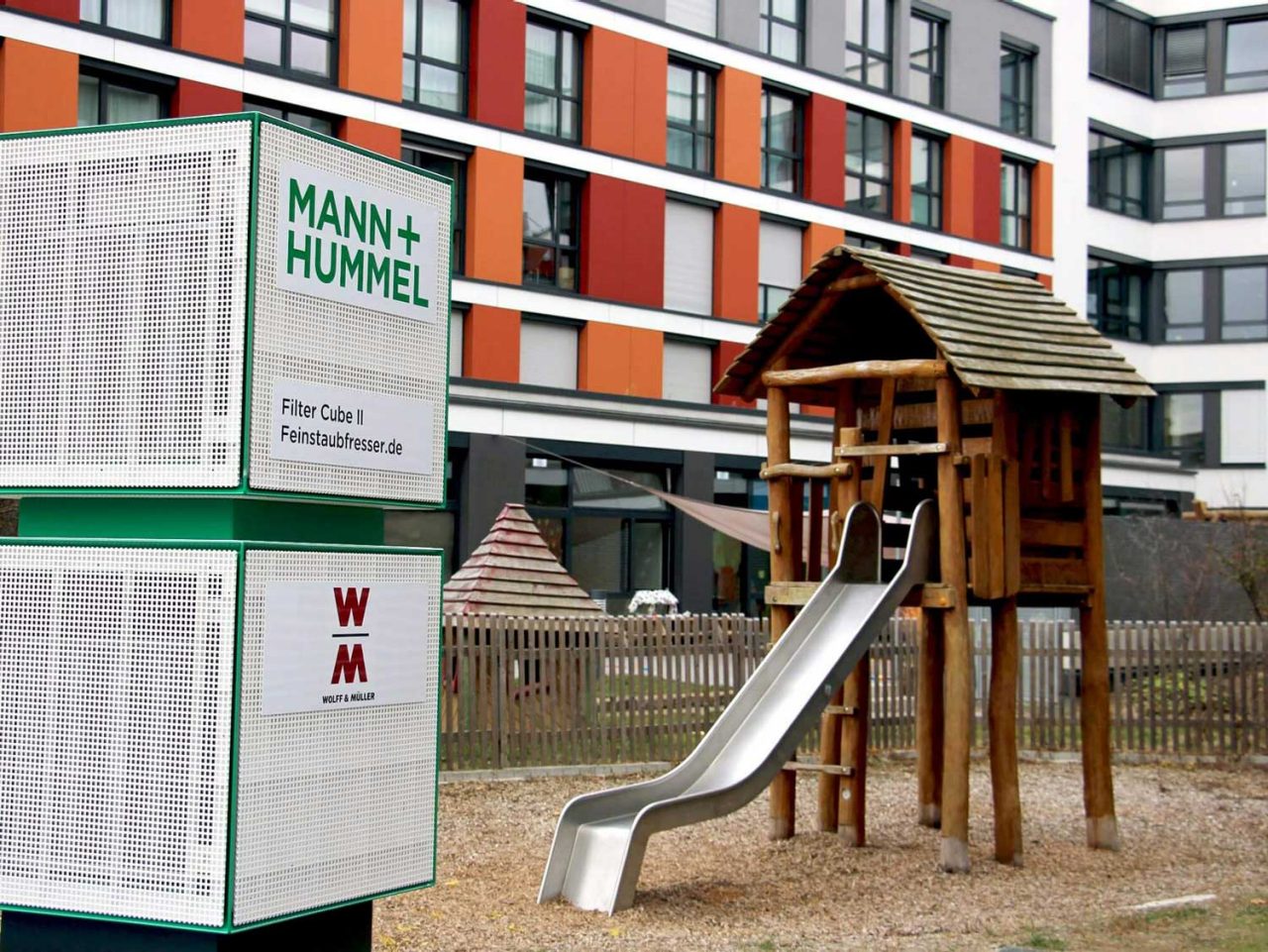

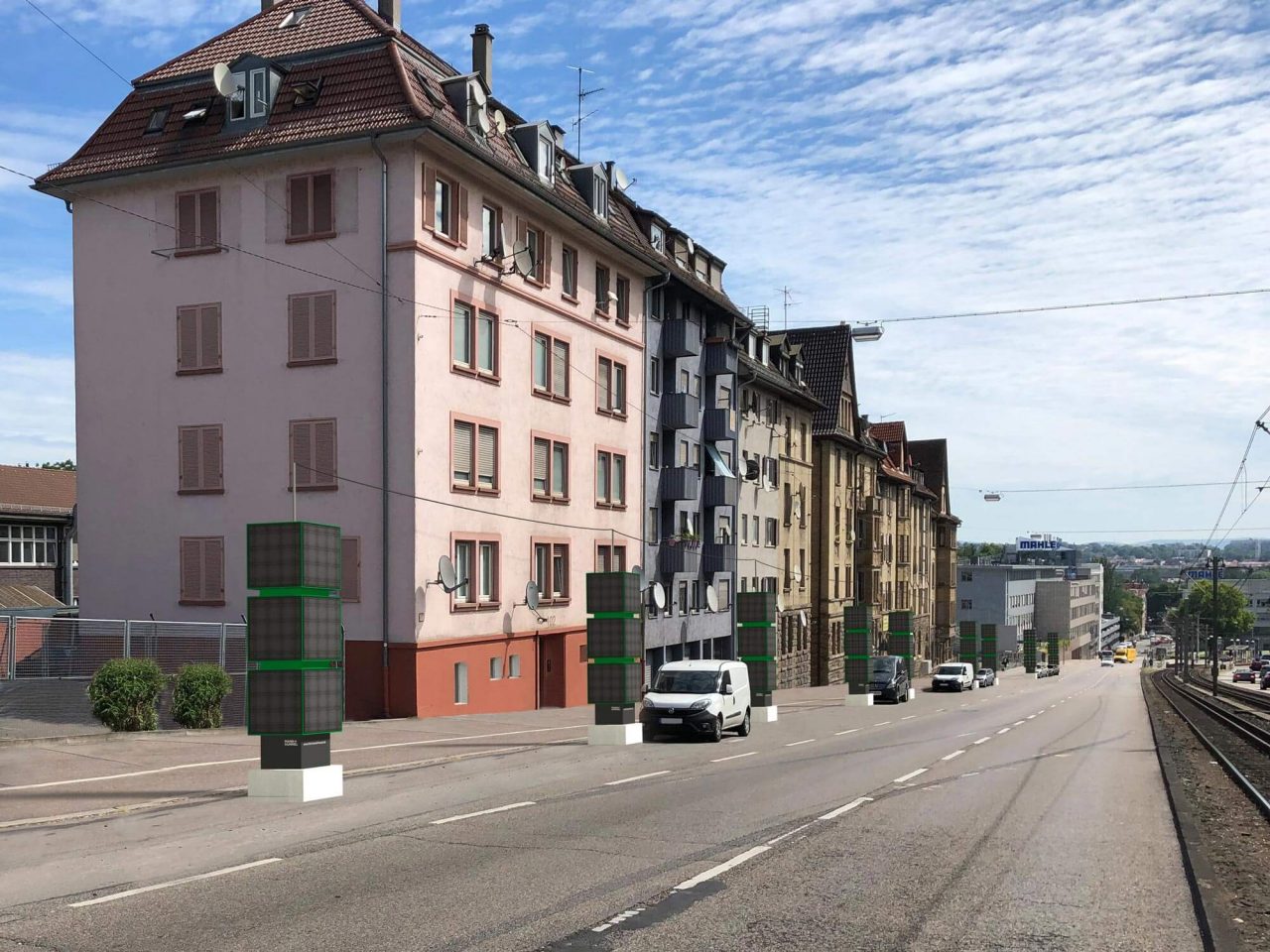

Referans projeler

SIKÇA SORULAN SORULAR

Genel Bilgi

Birçok Alman şehrinde partikül madde ve azot dioksit için kritik değerler aşılmıştır ve bu da şehir sakinlerinin sağlığını etkilemektedir. MANN+HUMMEL, özellikle kirli havaya sahip yerlerde kirleticilerin yoğunluğunu azaltmak için Filtre Küpleri geliştirmiştir. Bunlar, çok düşük enerji gereksinimleri ile çalışarak ortam havasından ince toz ve azot dioksitin yüzde 80'ini filtreleyebiliyor.

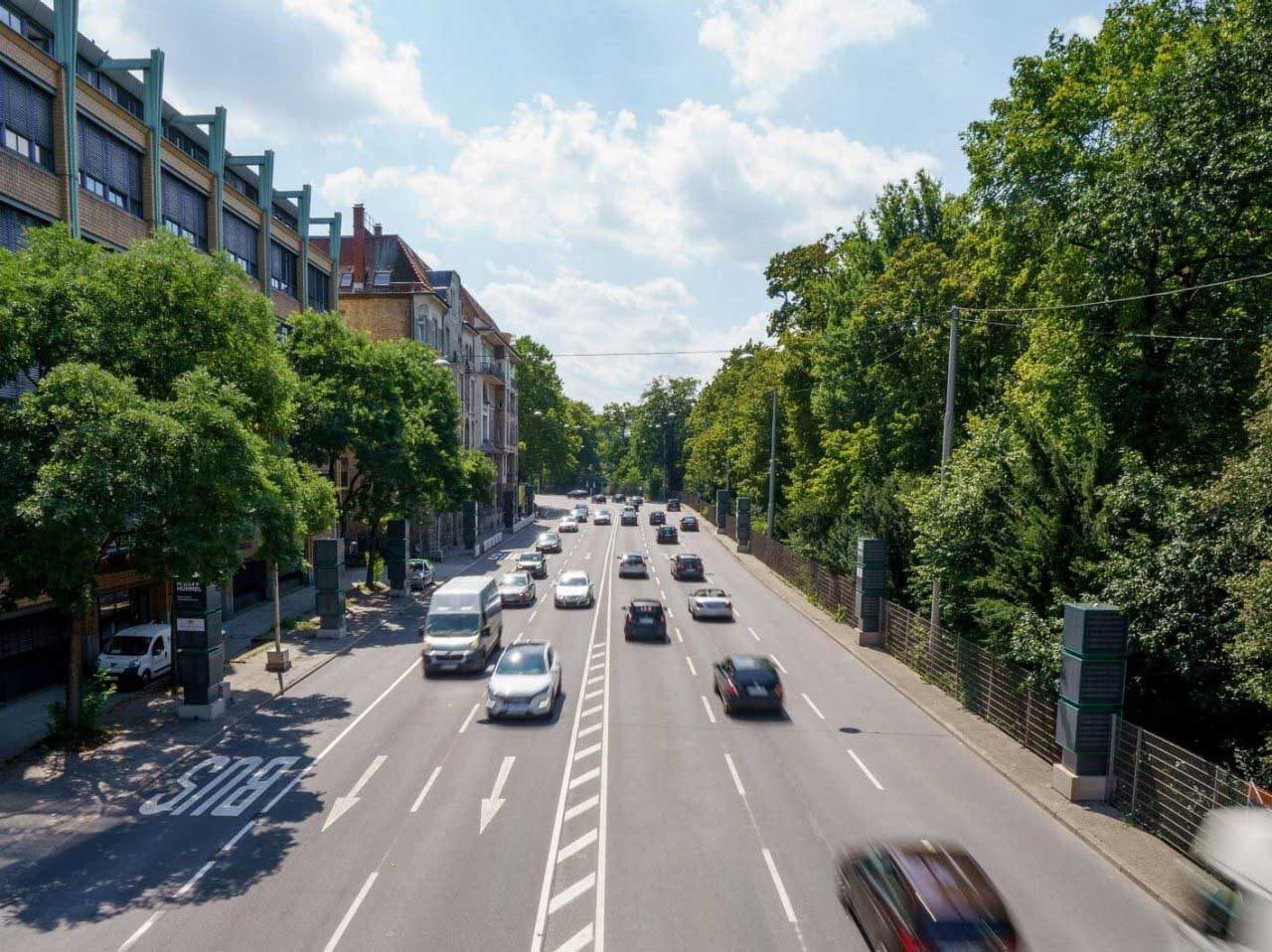

Pilot projenin bir parçası olarak, sakinleri korumak ve sürüş yasaklarından kaçınmak için Kasım 2018'de Stuttgart'ın Neckartor'una ilk Filtre Küpü sütunları kuruldu. İnce toz kirliliğinin azaltılmasında elde edilen olumlu sonuçların ardından MANN+HUMMEL, Temmuz 2019'da mevcut yapıları yeni geliştirilen kombifiltrelerle güçlendirdi. Bunlar sadece ince toz parçacıklarının değil, aynı zamanda azot dioksitin havadan filtrelenmesini sağlar.

Neckartor'daki başarılı pilot proje sayesinde MANN+HUMMEL, Filtre Küplerinin etkisini bilimsel olarak kanıtlayan ilk şirkettir. Bu doğrulama Karlsruhe Teknoloji Enstitüsü ve Baden Württemberg Devlet Çevre Ajansı ile işbirliği içinde geliştirildi.

Bu arada, 3 kıtada 15 proje geliştirdik ve devreye aldık ve açık havada 1.640.000m3 / saat hava temizledik. Bunu perspektife koymak için, saatte 3.420.000 kişinin hava talebini karşılamak için gereken hava miktarı budur.

Enerji tasarruflu fanlarla donatılmış Filtre Küpleri ortam havasını içeri çeker. Bu hava, ince toz partikül filtreleri yardımıyla filtrelenerek, çekilen ortam havasından tehlikeli ince toz parçacıkları süzülür. Azot dioksit veya ozon değerleri de çok yüksekse, kombinasyon filtreleri kullanılır. Bunlar, özel bir aktif karbon tabakası ile birlikte ince tozlar için oldukça etkili bir filtre katmanına sahiptir. Geniş iç yüzeyi sayesinde, son derece gözenekli aktif karbon NO2'yi çok verimli bir şekilde emebiliyor.  Bu özel olarak geliştirilmiş kombinasyon filtre ortamı, aynı zamanda çok düşük enerji tüketimi ile özellikle yüksek bir hava verimi sağlar. Bu, havayı çok düşük enerji tüketimi ile arındırır.

Filtre sütunlarının çalışması bir kontrol ünitesi aracılığıyla gerektiği gibi ayarlanabilir ve böylece mevcut hava kalitesine tepki verebilir. Harici sensörler, daha sonra bir bulutta birleştirilen ve analiz edilen hava ve hava durumu verilerini kaydeder.

Bir sütunun etkili yarıçapı 15-20 metredir. Belirli bir yol bölümünde alan çapında bir etki elde etmek için, etkili yarıçapın üst üste bindiği birkaç sütundan oluşan bir ağa ihtiyacımız vardır. Böylece bir filtreleme alanı, insanlarla ilgili alanlardaki (örn. patikalar) hava kirleticileri ince tozu ve NO2'yi %10-30'a kadar azaltabilir.

DSÖ'ye göre, dünya çapında her yıl yaklaşık 4,2 milyon kişi dış mekan hava kirliliğinden ölüyor. Ana neden, akciğerlerin derinliklerine nüfuz edebilen ve hastalığa neden olabilen ince tozdur (partikül madde) (soldaki grafiğe bakınız: Vücudumuz için hangi parçacık boyutları tehlikelidir).

Azot dioksit alerjileri kötüleştirir, solunum yollarına zarar verir ve kalp hastalıklarına katkıda bulunabilir.

İnce toz kirliliği özellikle şehirlerdeki belirli yerlerde geçerlidir. Çoğu zaman, bu daha yüksek emisyonlar daha fazla insanın olma eğiliminde olduğu noktalarda bulunabilir. Bu, büyük yol kavşakları, metro istasyonları, otobüs durakları veya alt geçitler için geçerlidir. Bu yerlerde sağlığa yönelik riskler özellikle yüksektir.

Bazı gruplar için kirleticilerden kaynaklanan riskler ortalamanın üzerindedir. Solunum yolu hastalıkları olan kişiler, yaşlılar veya çocuklar, artan ince toz veya azot dioksit konsantrasyonlarına maruz kalmamalıdır.

Temiz hava yaşam kalitesi için temel bir gerekliliktir. İnsanlar nerede okur, çalışır, alışveriş yapar veya boş zamanlarını geçirirlerse geçirsinler, temiz hava ile çevrili olmak isterler. Kimse ince toz değerleri hakkında endişelenmek istemez.

İnşaat, maliyetler, elektrik

Sadece ortam havasından ince tozun azaltılması gerekiyorsa, son derece gelişmiş mikrofiber maddeden yapılmış partikül filtreleri kullanılır. Yüksek azot dioksit yüküne sahip trafik kavşaklarında, ince toz için son derece etkili bir filtre katmanına ek olarak özel bir aktif karbon tabakasına sahip kombi filtreleri kullanılır. Bu katman NO2'yi ortam havasından fiziksel adsorpsiyon, kimyasal bağlama ve katalitik azaltma ile ayırır.

Her Filtre Küpü kurulumu benzersizdir, bu nedenle standart fiyatlardan bahsedemeyiz. Tasarım (Filtre Küpü I, II, III) ve Filtre Küplerinin sayısı konum, kirlilik, rüzgar koşulları vb.pek çok faktöre vağlıdır. Belirli sorular için lütfen sayfanın altındaki ilgili kişilerle iletişime geçin. Proje açıklamanıza özel bilgiler sağlayacaklardır.

Filtre Küpleri III'ümüzün enerji tüketimi yaklaşık 1.500 W/s'dir. Bu, ticari bir elektrikli süpürge ile karşılaştırılabilir, ancak hava geçişi 100 katıdır.

Filtre sütunları güç bağlantısı gerektirir ve örneğin yakıt hücreleri tarafından bağımsız olarak çalıştırılamaz.

Küp III sütununun hava hacmi akışı 14.500 m3/s'dir. Bu, iki metre yüksekliğinde bir futbol sahası büyüklüğünde bir odaya karşılık gelir.

Bir Filtre Küpü III yaklaşık 1.000 kilogram ağırlığındadır.

Filtre sütunları 3,60 metre yüksekliğindedir, 1 m2'den daha az bir ayak izine sahiptir ve her biri üç adede kadar yığılmış bileşenden, küplerden oluşur. Tek tek küpler neredeyse bir metre yan uzunluğa sahiptir.

Filtreler mevcut yönetmeliklere uygun olarak evsel atık olarak imha edilir. Tehlikeli atık değildir, çünkü filtreye bağlı ince toz artık sağlığa zararlı değildir.

Özellikle kirli yerlerde partikül madde ve azot dioksit kirliliğinde bir azalma sağlamak istiyoruz. Almanya'daki atık yakma tesisleri, modern ayırma ve katalizör teknolojilerini kullanarak, çevre düzenlemelerine uygun olarak büyük endüstriyel ölçekte azot dioksit ve partikül madde gibi tehlikeli kirleticileri yakalar. Sonunda kalan, çöplüklerde biriktirilebilen küldür.

Etki ve Kanıt

Bir sütunun etkili yarıçapı 15-20 metredir. Belirli bir yol bölümünde alan çapında bir etki elde etmek için, üst üste binen etkili yarıçaplı birkaç sütundan oluşan bir ağa ihtiyacımız var. Böylece bir filtrasyon alanı, kişilerle ilgili alandaki (örneğin yaya kaldırımları) ince toz ve NO2 hava kirleticilerini% 10-30'a kadar azaltabilir.

Stuttgart'taki Neckartor'daki pilot proje sayesinde MANN+HUMMEL, KIT ve LUBW işbirliğiyle bu etkiyi bilimsel olarak kanıtlayabilen ilk şirkettir.

Bölge Sakinleri ve Politika

Kurulum alanına bağlı olarak, gürültü koruması ile ilgili farklı gereksinimler geçerlidir. Bunlar, ulusal Gürültü Koruma Teknik Talimatları'nda (TA-Lärm) tanımlanmıştır. Filtre küplerimiz TA talimatlarına uyar.

Konumlarına ve konut olarak kullanılan binalara yakınlıklarına bağlı olarak, bireysel filtreler yasal gerekliliklere göre yukarı veya aşağı düzenlenir.

Ses yalıtımı için de teknoloji kullanıyoruz. Otomotiv sektöründe kazandığımız akustik laboratuvarımızdan ve ses tasarımındaki uzmanlığımızdan faydalanıyoruz.

Ölçüm istasyonları, hava kirliliğine maruz kalmanın özellikle yüksek olduğu yerlerde kurulur. Bu yerlerde yaşayan sakinlerin, yayaların ve yolda yürüyenlerin sağlığına ilişkin risk buna bağlı olarak yüksektir. MANN+HUMMEL'in Filtre Küpleri, konumlandıkları yol bölümleri boyunca hava kalitesini artırır. Ölçüm noktaları üzerinde spesifik ve dakik bir etkisi yoktur.

MANN+HUMMEL filtre sütunları, ilgili şehirlerin hava kalitesini artırmak için genel bir çözümün parçasıdır. Sütunlarımız, hava kirliliği kontrol planlarına bağlı diğer önlemlerle birlikte, özellikle kirli yerlerde partikül maddelere ve azot oksitlere karşı etkili koruma sağlayabilir.

Diğer uygulama alanları

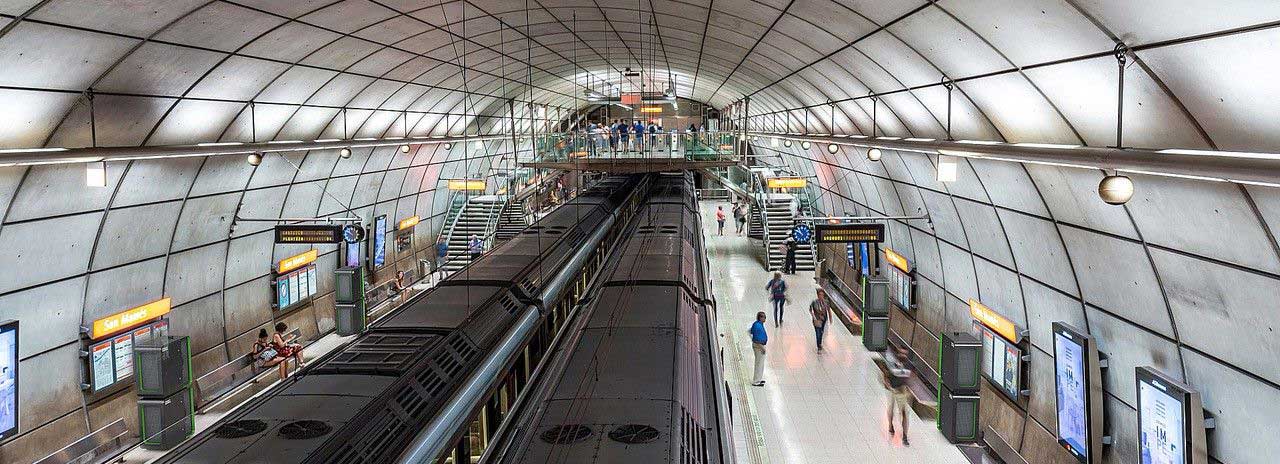

Yeraltı istasyonları gibi yüksek emisyon seviyelerine ve düşük hava değişimine sahip yerlerde, insan sağlığı özellikle risk altındadır. Otobüs duraklarında veya tren istasyonlarında insanlar geçici olarak kirli havaya maruz kalır. Burada teknolojimiz havayı iyileştirmek ve böylece yoldan geçenlerin sağlığını korumak için de kullanılabilir. Çeşitli Filtre Küpü projeleri planlama ve uygulama aşamalarındadır. Buna ek olarak, geliştiricilerimiz yemek alanları, otel lobileri, havaalanı salonları ve spor sahaları için daha fazla başvuru ve teknolojinin mevcut altyapılara entegrasyonu üzerinde çalışmaktadır.

Şehirlerde daha iyi hava kalitesine yönelik çözümlerimiz

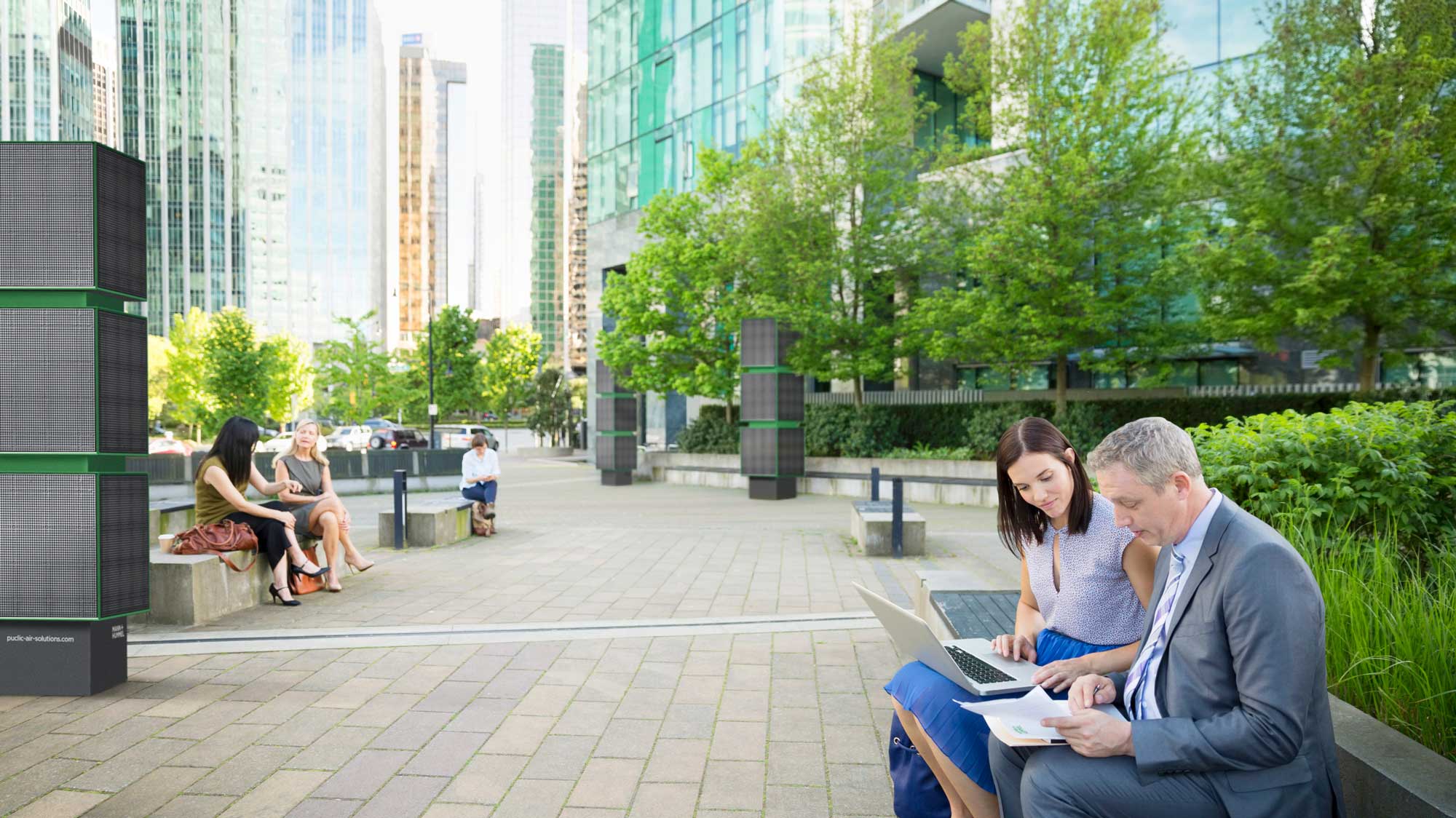

Filtre Küpü

Modüler MANN+HUMMEL Filtre Küpü, yüksek hava kirliliği olan yerlerde hava kalitesini artırmaya yardımcı olur ve mevcut altyapıya da entegre edilebilir (bkz. Filtre Izgarası ve Filtre Karesi).

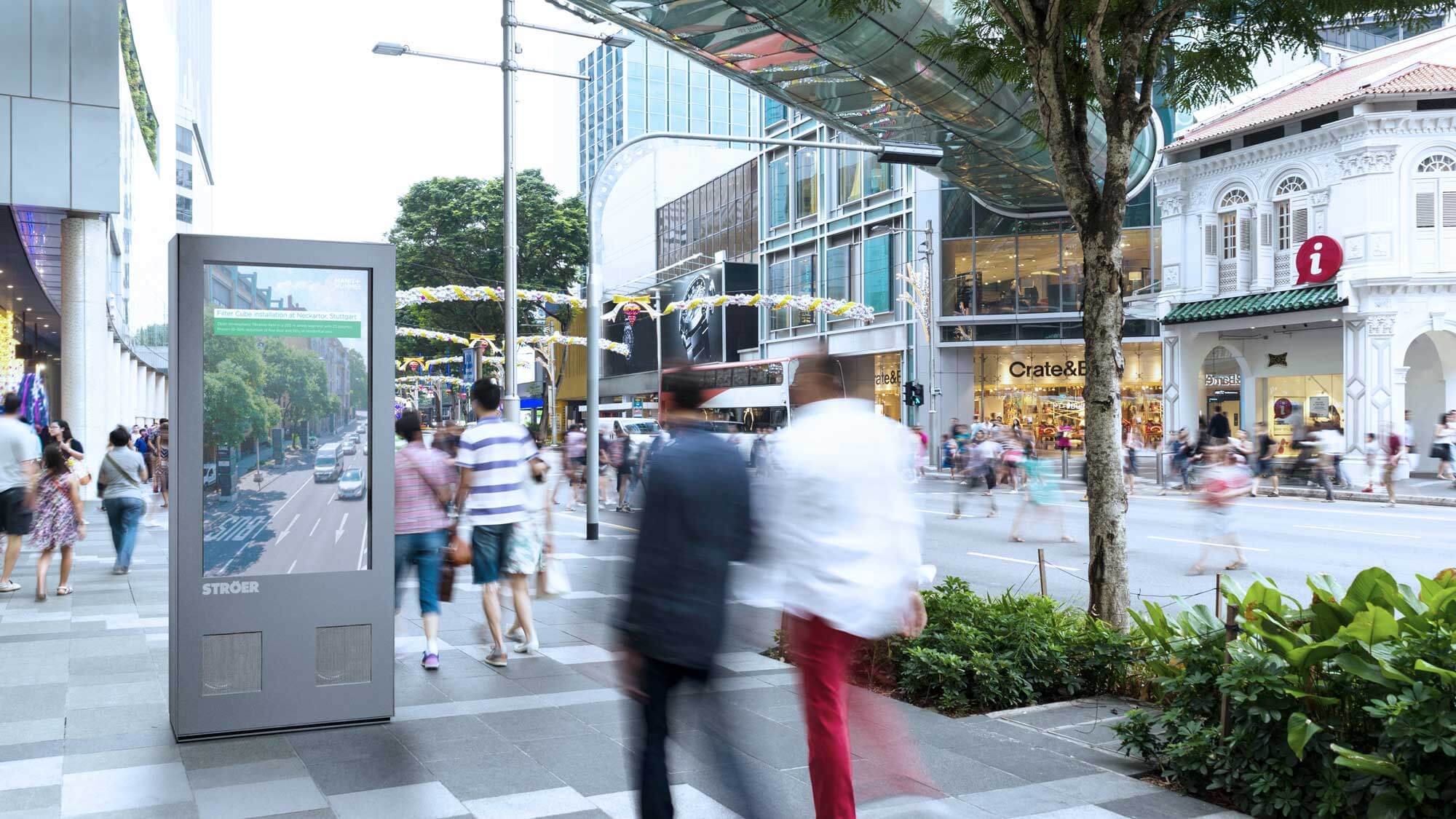

Izgara Filtre

Bu teknoloji ayrıca üstü kapalı otobüs durakları, tren istasyonları için olan billboardlara veya diğer özel yapı tasarımlarlarında ve mecvut alt yapıda entegre edilebilir.

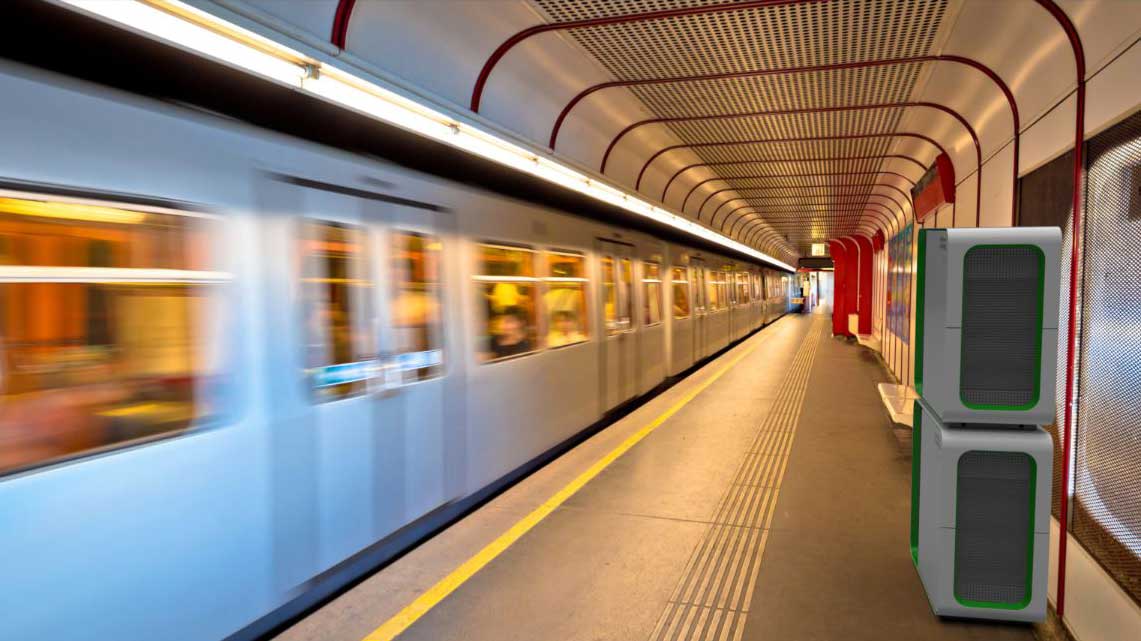

Kare Filtre

MANN+HUMMEL, özellikle yeraltı istasyonlarında kullanılmak üzere özel olarak tasarlanmış Kare Filtre olarak adlandırılan filtreyi geliştirmiştir.

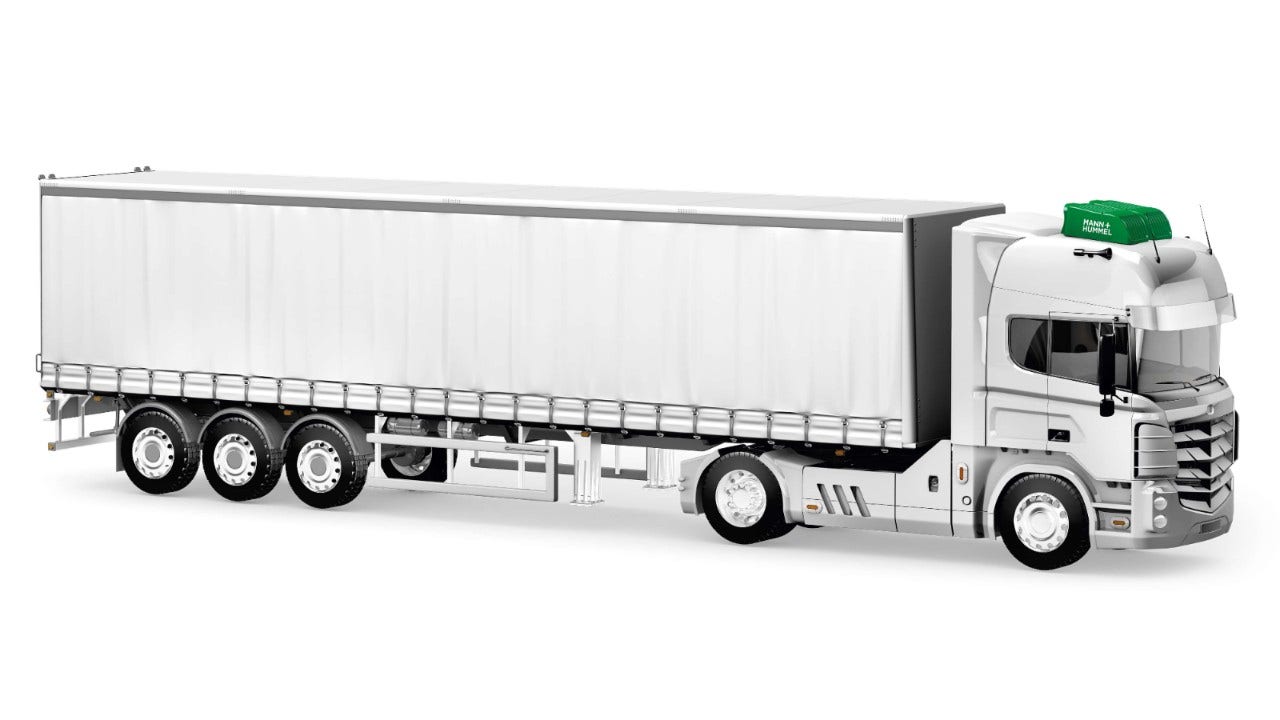

Çatı üstü parçacık filtre

MANN+HUMMEL'in yeni geliştirilen ince toz partikül filtresi, araçtan kaynaklanan emisyonları yakalayarak ve ortam havasından gelen ince tozu filtreleyerek araçların emisyon dengesini iyileştirir.

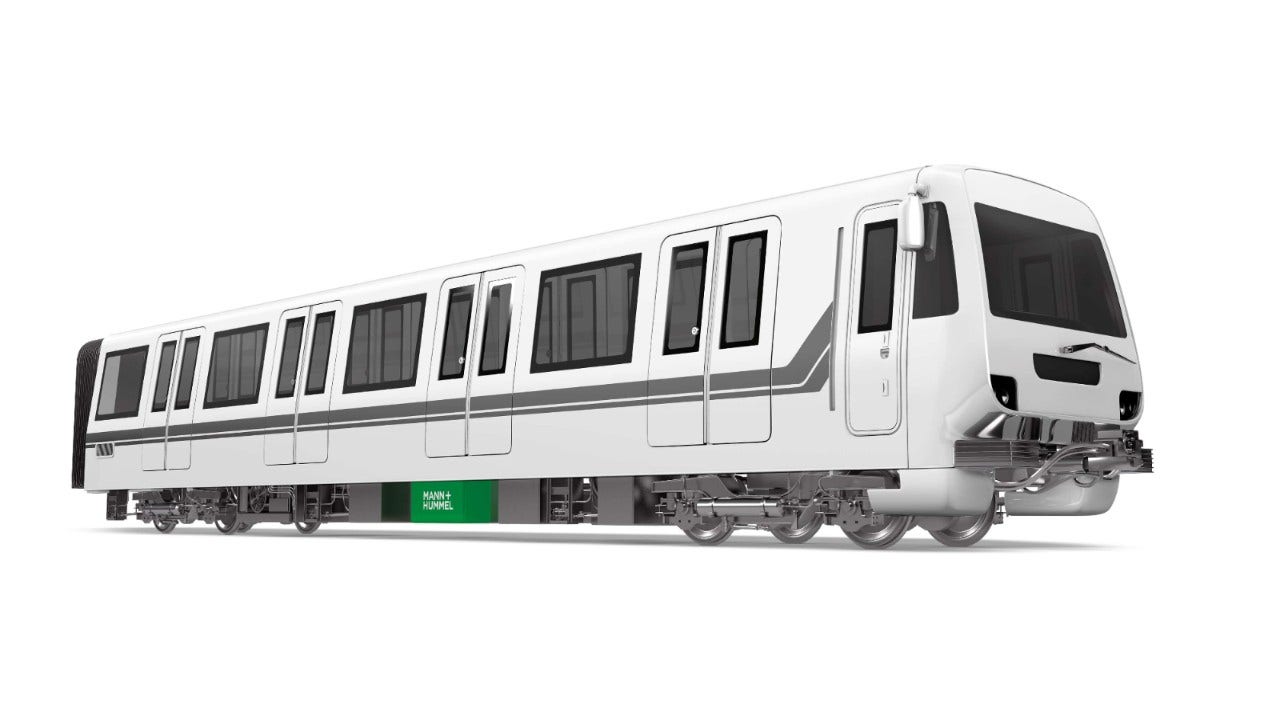

Döşeme altı parçacık filtre

MANN+HUMMEL'in yeni geliştirilen ince toz partikül filtresi, araçtan kaynaklanan emisyonları yakalayarak ve ortam havasından gelen ince tozu filtreleyerek araçların emisyon dengesini iyileştirir.

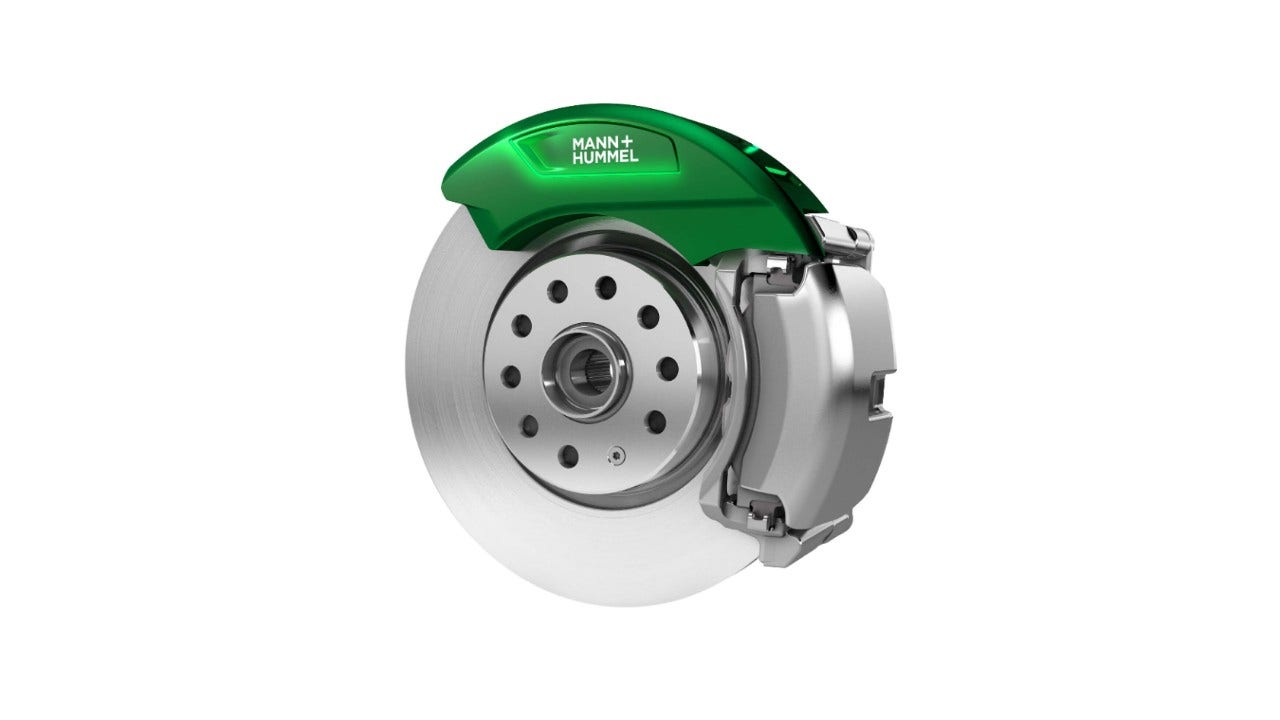

Fren tozu parçacık filtresi

MANN+HUMMEL, geliştirme ortağı Hitachi Automotive Systems ile işbirliği içinde fren tozu partikül filtresi ile daha iyi hava kalitesine doğru önemli ilerlemeler kaydetmiştir.

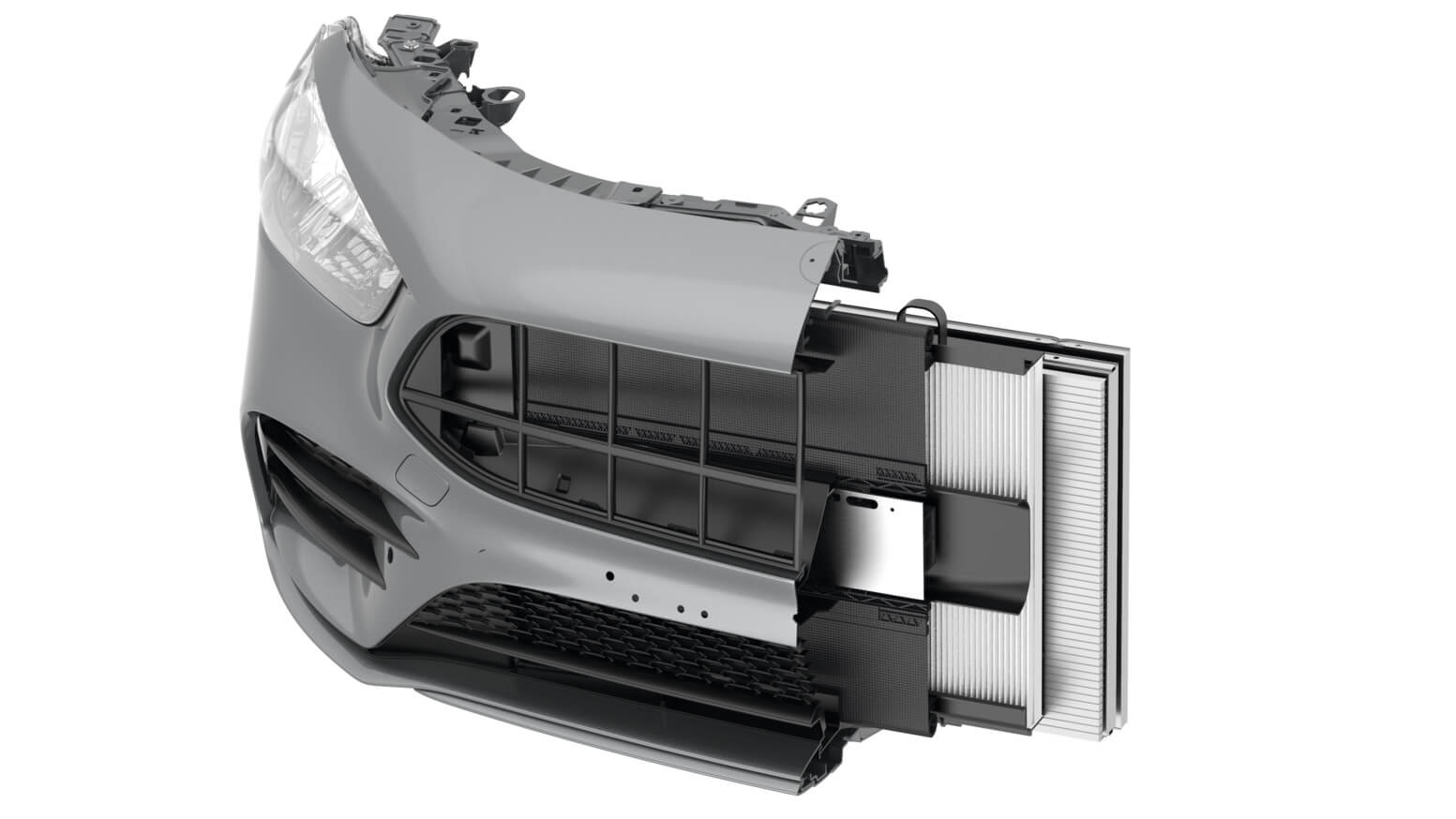

Önyüz parçacık filtresi

İnce toz kirliliğini azaltmayı amaçlayan çok çeşitli girişimlerin bir uzantısı olarak MANN+HUMMEL, HBPO işbirliği ile bir dünya prömiyeri geliştirdi.
